MỤC (¹⁰)

TQ01.01

Tải cho phép lớn nhất

2,500 N (562 lbf)

Cảm biến lực danh nghĩa (Thử kéo và nén)

2,500 N (¹)

Tải quá tải lớn nhất (9) / tải đột ngột

(với cảm biến lực trên)

 4,500 N / 9,000 N  (¹)

Đáp ứng hoặc vượt các tiêu chuẩn

ISO 7500-1, ASTM E4, EN 10002-2, JIS B7721, GB/T 16825.1, DIN 51221, BS 1610

Độ phân giải của cảm biến lực

Trên 3 triệu đơn vị (Bộ chuyển đổi 24 bit A/D)

Độ phân giải của hành trình trong

0.081 mm

Tốc độ khi tải lớn nhất (suốt quá trình thử)

0.0005 ÷ 1,000 mm/phút

Tốc độ không tải

1,000 mm/phút

Độ chính xác lặp lại vị trí thử

0.02 mm (20 μm)

Chiều dài hành trình (A)

1,000 mm (39.37 in.)

Khoảng cách từ cột đến trục gá mẫu (B)

101 mm (3.98 in.)

Độ rộng khu vực kiểm tra

Không giới hạn (³)

Nguồn cấp

Lựa chọn được: 220V±10% 50/60Hz hoặc 120V±10% 50/60Hz (⁴)

Công suất

250 W

Khối lượng máy (không bao gồm phụ kiện)

66 Kg (145 lb)

Màu sơn

Màu bạc RAL 9006 / Đen RAL 9011

Nhiệt độ phòng

Từ +5 đến +40 °C

Độ ẩm (không đọng hơi nước)

Tối đa 80%

Tốc độ lấy dữ liệu

1,000 Hz

Tốc độ truyền dữ liệu qua máy tính

500 Hz

Giao tiếp với máy tính

Ethercat

Kích thước:

Cao (C) ± 3 mm

1,452 mm (57.2 in.)

Rộng  (D)

595 mm (23.4 in.)

Sâu (⁵)

500 mm (19.7 in.)

Kích thước khi đóng gói (⁶)

700x800 H1,700 mm

Độ ồn

< 72 db

Độ sáng khuyến cáo

300 lux

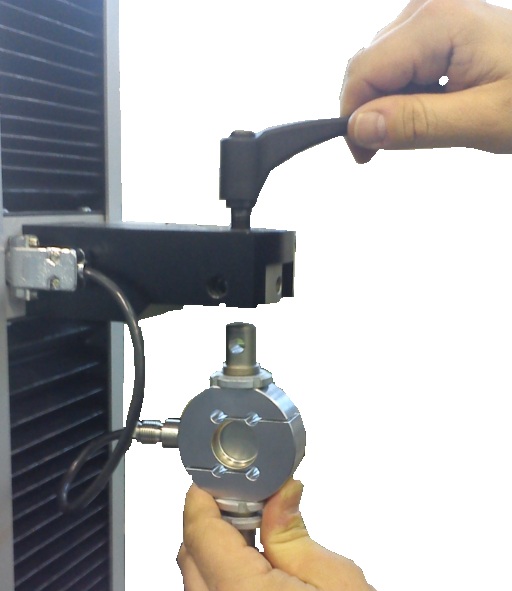

CÁC LOẠI CẢM BIẾN LỰC KHÁC: (⁷) (⁸)

MỤC

TQ03.04.01.0A

TQ03.04.01.0B

TQ03.04.02

TQ03.04.03

TQ03.04.03.0A

TQ03.04.04

TQ03.04.05

 (Tiêu chuẩn)

Tải danh nghĩa

10 N

20 N

50 N

100 N

250 N

500 N

1 kN

2.5 kN

Tải quá tải lớn nhất (⁹) / tải đột ngột

150% của tải danh nghĩa / 300% của tải danh nghĩa

Xem ở trên

Loại (Xem bản vẽ)

A

B
