Thông số kỹ thuật

Kết hợp kiểu với bộ truyền động đo chuẩn.

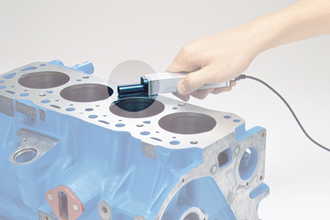

Đo theo bất kỳ hướng; bề mặt phẳng, thẳng, dọc, nghiêng và bề mặt trần nào.

• Phương pháp đo: Đo trượt

• Dải đo: Trục X 12,5 mm

• Tốc độ đo: 0,6 mm/giây

Loại rút lại SURFCOM FLEX-40A

Kết hợp kiểu với bộ truyền động đo loại rút lại.
Bộ đo rút lại ở giá đỡ trước hoặc khi kết thúc đo để bảo vệ đầu đo và bộ đo tránh khỏi hư hỏng.
Nó có sẵn cho bộ đo tích hợp trong một thiết bị tự động.

• Phương pháp đo: Đo không trượt/trượt

• Dải đo: Trục X 12,5 mm (Bộ truyền động đo)

• Tốc độ đo: 0,6 mm/giây

Loại đo ngang SURFCOM FLEX-45A

Kết hợp mẫu máy với bộ truyền động loại đo ngang.
Loại này thích hợp để đo bề mặt hẹp như chấu và gối trục của trục khuỷu.

• Phương pháp đo: Đo trượt

• Dải đo: Trục X 4 mm

• Tốc độ đo: 0,6 mm/giây

Loại chính hiệu nhỏ SURFCOM FLEX-50A

Kết hợp kiểu với loại chính hiệu nhỏ 50 mm bộ truyền động S130A. Bộ truyền động nhỏ, có sẵn đo trượt và đo gợn sóng.
Đạt được độ thẳng chính xác cao nhất 0,3 μm/50 mm.
Dễ dàng điều chỉnh cân bằng bằng chức năng hiệu chỉnh nghiêng.

• Phương pháp đo: Đo trượt

• Dải đo: Trục X 50 mm (Bộ truyền động đo)

• Tốc độ đo: 0,15 mm/s đến 1,5 mm/s

Thiết kế nhỏ & nhẹ nhàng, bộ xử lý dữ liệu phân tích độ nhám di động cùng với máy in tích hợp

Thao tác bằng một tay

Sắp xếp 3 phím thường được sử dụng ở phía trên của bảng điều khiển
①ĐO/DỪNG：Bắt đầu/Dừng đo
②BIỂU ĐỒ/THAM SỐ：Hiển thị biểu đồ/Tham số
③ĐIỀU KIỆN：Thiết lập điều kiện đo

Sắp xếp các phím khác ở phía dưới của bảng điều khiển
④Trên/dưới/trái/phải · NHẬP: Di chuyển/Chọn mục lựa chọn chế độ
⑤QUAY LẠI: Quay lại trình đơn phía trên
⑥TRÌNH ĐƠN: Hiển thị trình đơn thiết lập
⑦IN/NẠP: In/Nạp
⑧QUAY LẠI: Quay lại bộ truyền động đo đối với FLEX 50A

Màn hình LCD màu 3.5-inch hiển thị kết quả và điều kiện đo rõ ràng

Bộ nhớ USB và truyền tải dữ liệu USB tương ứng

Lưu tới 5 điều kiện đo và 30 kết quả đo vào bộ nhớ trong của SURFCOM FLEX.
Có thể kết nối với bộ nhớ USB thông thường trong SURFCOM FLEX để lưu thêm dữ liệu.

(Bộ nhớ USB trong hình ảnh là tùy chọn)

Cổng kết nối USB nhỏ được trang bị với SURFCOM FLEX và có thể kết nối với máy tính. Có thể gửi dữ liệu đến máy tính và có sẵn nhiều phân tích khác nhau với ACCTee và TiMS.

Khả năng hoạt động

Vận hành đơn giản bằng tay nâng cao khả năng hoạt động tại xưởng. Rất dễ thực hiện một lần đo lường với chỉ ba nút cảm ứng.
Có thể gắn kèm với một dây đeo, phụ kiện chuẩn bên trái hoặc phải.

SURFCOM FLEX-35B,40A,45A

Loại chuẩn FLEX-35B

Loại chuẩn để đo tại chỗ

• Chức năng mạnh mẽ trong thiết kế nhỏ gọn.

• Có thể chọn bộ đo độ nhám, bán kính đầu mút 2 μm hoặc 5 μm

Surfcom Flex kết hợp với bộ truyền động đo Handysurf.

Loại rút lại FLEX-40A

Loại bộ đo rút lại khi ở chế độ chờ và sau khi đo

• Giảm thiểu hư hỏng đầu dò và bộ đo.

• Hỗ trợ sử dụng bộ đo với các thiết bị tự động tích hợp.

• Có thể chọn bộ đo độ nhám, bán kính đầu mút 2 μm hoặc 5 μm

Loại đo ngang FLEX-45A

Loại vị trí kín dành cho chân trục khuỷu, gối trục v.v...

• Cho phép đo hướng trục hiệu quả cao bằng cách sử dụng đo ngang cho vị trí kín khó thực hiện
  bằng cách đo thông thường.

Kết hợp mẫu của bộ truyền động đo và thước cặp đo chiều cao

Cần có móc gắn sau tùy chọn (E-CS-S26A) và bộ điều hợp thước cặp đo chiều cao (E-WJ-S93A).

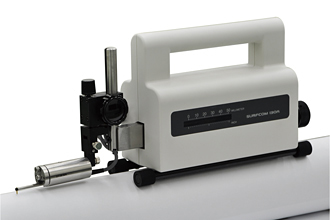

SURFCOM FLEX-50A

Không trượt và độ thẳng chính xác cao nhất là 0,3 μm/50 mm trong loại máy này!!

• Kết hợp kiểu với loại chính hiệu nhỏ 50 mm bộ truyền động S130A.

• Dễ dàng điều chỉnh cân bằng bằng chức năng hiệu chỉnh nghiêng.

• Kết hợp với giá đỡ đo nhỏ gọn sẵn có như thiết bị đo gắn với giá đỡ.

Bộ truyền động đo 50 mm

• Chiều dài đo tối đa: 50 mm

• Chiều dài đo tối đa: 0.15 mm/s to 1.5 mm/s

• Phạm vi dịch chuyển bộ đo theo chiều dọc: -5 đến 45 mm

Đo không trơn mẫu

Đo không trơn cho phép đo độ nhám đáng tin cậy.

Kết hợp mẫu với một giá đỡ đo nhỏ gọn (tùy chọn).

• Chiều cao đo: từ 0 đến khoảng 200 mm

• Mặt lắp ghép bộ truyền động: xoay tùy ý 360°

• Kích thước: 410(Rộng) x 200(Sâu) x 413(Cao) mm

• Trọng lượng: khoảng 18 kg
