Thông số kỹ thuật

Thanh chống nhiễu quang học

Chiều dài bước sóng laser của nguồn sáng rất ổn định và không bị ảnh hưởng bởi biến động không khí hoặc thay đổi áp suất. Thanh cân bằng này có tính lặp lại cao và không xuất hiện lỗi khe hở.

Truyền động mô-tơ tuyến tính

• Ít rung, chính xác cao, chuyển động tốc độ cao.

• Độ rung thấp đảm bảo đo ổn định hơn ở các mức phóng đại cao.

Một lựa chọn của Loại máy DX hoặc Loại SD dòng tuyến tính phù hợp với nhu cầu cụ thể

Hiện có Loại DX tiết kiệm không gian tất cả trong một hoặc Loại SD kiểu rời thông thường.

Khả năng mở rộng vượt trội

• Có thể lắp thêm bộ đo độ nhám và bàn CNC.

• Thiết kế linh hoạt sẵn sàng đáp ứng các yêu cầu trong tương lai.

Tổ hợp cánh tay và bộ đo linh hoạt

• Mẫu máy này sử dụng chức năng hiệu chuẩn bi tổng để sửa biến dạng vòng cung (lỗi hướng X) đặc trưng của bộ đo biên dạng và có khả năng kết hợp cánh tay linh hoạt và bộ đo.

• Nhiều loại đầu đo biên dạng dành cho nhiều loại phôi từ lỗ nhỏ cho đến rãnh sâu.

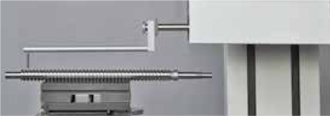

Trong trường hợp phôi dài như vít me bi, việc đo bằng cánh tay thông thường và tương quan vị trí của bộ đo sẽ khiến bộ đo gặp trở ngại, khiến không thể đạt được phạm vi đo lớn theo hướng X. Chức năng hiệu chuẩn bi tổng tạo ra một liên hợp theo đó cánh tay và bộ đo được dịch chuyển xuống dưới, như trong ảnh dưới đây, cho phép đo mà không bị cản trở, thậm chí trong trường hợp phôi dài.

Khả năng mở rộng của hệ thống (Tùy chọn)

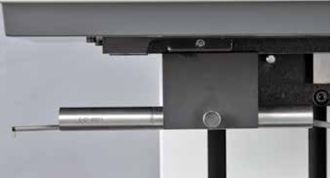

Bộ đo đo độ nhám (tùy chọn)

Trong trường hợp cần phải đo độ nhám sau khi lắp đặt, hệ thống có thể được nâng cấp thành hệ thống đo biên dạng và độ nhám đa dụng đơn giản bằng cách lắp thêm một bộ đo độ nhám và cài thêm chương trình phân tích độ nhám.

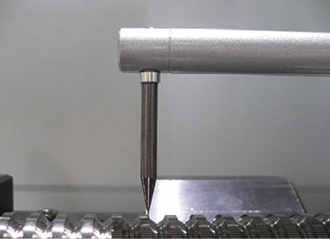

Ví dụ về đo vít me bi (Tùy chọn)

Nhiều lần đánh giá được thực hiện bằng cách thả một vòng tròn mẫu trên các rãnh của vít me bi để lấy điểm tiếp xúc giữa các vòng tròn mẫu và biên dạng.
