Thông số kỹ thuật

Truyền động mô-tơ tuyến tính (Đã được cấp bằng sáng chế)

• Truyền động mô-tơ tuyến tính đảm bảo độ chính xác cao và chuyển động với tốc độ cao.

• Độ rung thấp đảm bảo đo ổn định hơn ở các mức phóng đại cao.

Đo hiệu suất cao

• Chức năng hướng dẫn và phát lại vận hành tự động toàn bộ quy trình, từ các phép đo nhiều vị trí cho đến lập báo cáo kiểm tra có thể được lập bằng cách dán dữ liệu lên hệ thống.

• Tốc độ đo tối đa 20 mm/s và tốc độ di chuyển tối đa 60 mm/s giúp cải thiện đáng kể hiệu suất đo.

Dễ dàng đánh giá các biên dạng của linh kiện đa dụng

• Biên dạng của chi tiết vốn thường phải đánh giá trên máy chiếu hoặc kính hiển vi này có thể được đánh giá một cách dễ dàng và nhanh chóng.

• Kết quả đo có thể được đưa vào báo cáo kiểm tra.

Chức năng ACCRETECH cao cấp

• Tự động phân biệt yếu tố hình dạng (Chức năng AI)

  Các yếu tố như điểm, đường thẳng và đường tròn được xác định tự động mà không cần người vận hành xác định.

• Hiển thị kích thước

  Các giá trị đo thực tế như thông số và sai lệch hình học có thể được hiển thị trong bản vẽ đo.

• Tự động vồng

  Các giá trị tối đa và giá trị tối thiểu của phôi được phát hiện tự động.

• Lặp điểm tính toán

  Có thể tiến hành phân tích tổng quát phôi bao gồm cả lặp lại các biên dạng bằng cách phân tích một mô hình duy nhất.

• Quét vết phôi

  Có thể dùng một vết quét thủ công để xác định dải đo mà không cần thiết lập các giá trị. Chức năng này rất lý tưởng để đo các biên dạng phức tạp.

• Nhập và xuất

  Có thể dán dữ liệu hình ảnh dữ liệu vào kết quả đo lường và có thể dễ dàng dán dữ liệu đo dạng sóng vào tập tin phần mềm có bán trên thị trường.

Bộ đo Analog chính xác cao

Bộ đo biên dạng, CONTOURECORD 1700, là loại máy dò analog sử dụng phương pháp cảm chuyển động vi sai. Tạo ra nhờ những nỗ lực của chúng tôi nhằm phát triển các sản phẩm có độ chính xác cao tập trung vào đặc điểm độ phân giải analog cao này, sản phẩm CONTOURECORD 1700 là một bộ dò biên dạng analog có độ chính xác cao trang bị kỹ thuật hiệu chỉnh phần mềm độc quyền toàn thế giới, cũng như cấu trúc bên trong được nâng cấp.

• Cấu trúc bên trong đơn giản để có độ phân giải cao tùy thuộc vào phạm vi đo.

• Lực đo thấp tạo ra ít ma sát giữa đầu đo và phôi. Có thể kết hợp chính xác hình dạng của vật gia công.

• Đo chống sốc và ổn định.

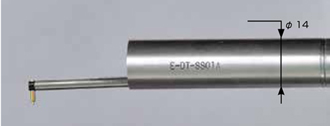

• Nhiều loại đầu đo biên dạng dành cho nhiều loại phôi từ lỗ nhỏ cho đến rãnh sâu.

Điều chỉnh trọng lượng để có lực đo thấp

Điều chỉnh trọng lượng để có lực đo thấp (0102406)
Phạm vi điều chỉnh lực đo:2 mN đến 10 mN

Hỗ trợ lực đo thấp 2mN cho phép đo những phôi dễ bị biến dạng.

Đo độ nhám ở mức phóng đại cao (Tùy chọn)

• Dải đo độ nhám 1.000 μm cho phép đo canh chỉnh độ nhám và biên dạng nhỏ.

• Để hỗ trợ đo ở mức phóng đại lớn đối với các chi tiết được gia công chính xác cao, máy hỗ trợ mức phóng đại lên đến 500.000x.

• Thêm đo độ nhám tùy chọn cho phép người dùng dễ dàng nâng cấp thành một dụng cụ đo tích hợp.
